환경수로관

특징

- 철근콘크리트 환경친화형 수로관은 양생류와 동식물 플랑크톤의 보호를 목적으로 사용한다.

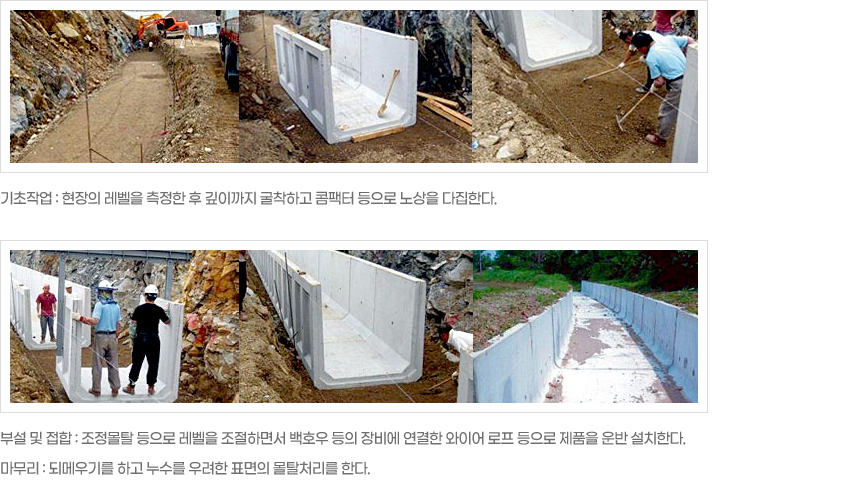

시공사진

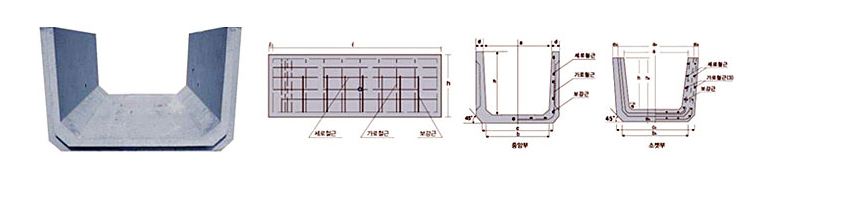

규격

단위 : (m/m)

종류	호칭	중앙부 치수
		안나비			밑나비	두께			깊이		f	g	길이	허용차
		a	b	허용차	c	d	e	허용차	h	허용차
배수로관	1200	1200	1140	±5	1350	150	150	±5	1000	±5	150	150	2000	±5
	1500	1500	1440	±5	1650	150	150	±5	1000	±5	150	150	2000	±5
	1500C	1500	1420	±5	1650	150	150	±5	1500	±5	150	150	2000	±5
	2000A	2000	1940	±5	2150	150	150	±5	1000	±5	150	150	2000	±5
	2000B	2000	1910	±5	2150	150	150	±5	1500	±5	150	150	2000	±5
	2500A	2500	2440	±5	2650	150	150	±5	1000	±5	150	150	2000	±5
	2500B	2500	2410	±5	2650	150	150	±5	1500	±5	150	150	2000	±5
	3000A	3000	2940	±5	3150	150	150	±5	1000	±5	150	150	2000	±5
	3000B	3000	2910	±5	3150	150	150	±5	1500	±5	150	150	2000	±5

단위 : (m/m)

종류	호칭	배근
		세로철근		가로철근		보강근			참고중량(㎏)
		지름	개수(개)(7)	지름	개수(개)(7)	지름	가로철근개수(개)(7)	세로철근개수(개)(7)
배수로관	1200	D6	25	D6	26	D13	8	4	2,300
	1500	D6	29	D6	26	D13	8	5	2,620
	1500C	D6	37	D6	26	D13	10	8	3,400
	2000A	D6	33	D6	26	D13	8	7	3,000
	2000B	D6	41	D6	26	D13	10	9	3,760
	2500A	D6	37	D6	26	D13	11	9	3,400
	2500B	D6	45	D6	26	D13	11	11	4,160
	3000A	D6	41	D6	26	D13	12	10	3,790
	3000B	D6	50	D6	26	D13	12	12	4,550

※ 참고 : KSD 3503 규정하는 호칭명 D6의 봉강 대신에 KSD 3552에서 규정하는 선지름 6.0m의 보통철선 또는 선지름 6.00mm
혹은 공칭 선지름 6.00의 용접 철망용 철선을 사용해도 좋다.
